長期以來諸多軍迷朋友對052C/D上346相控陣?yán)走_(dá)天線下方的“晾衣桿”抱有諸多疑問，之中也有類似水冷管等眾說紛紜的說法。那么這東西到底是什么呢？海軍開放日軍迷們分享的諸多清晰大圖可以分析出一二。





在雷達天線，特別是相控陣天線里有一項很重要的工作叫天線校準或測量。用于測量雷達天線的方向圖和天線振子的狀態是否正常。而這項工作之中一個很重要的硬件就是輔助天線，根據輔助天線與天線之間的距離大致上分為近場和遠場測量等類型。

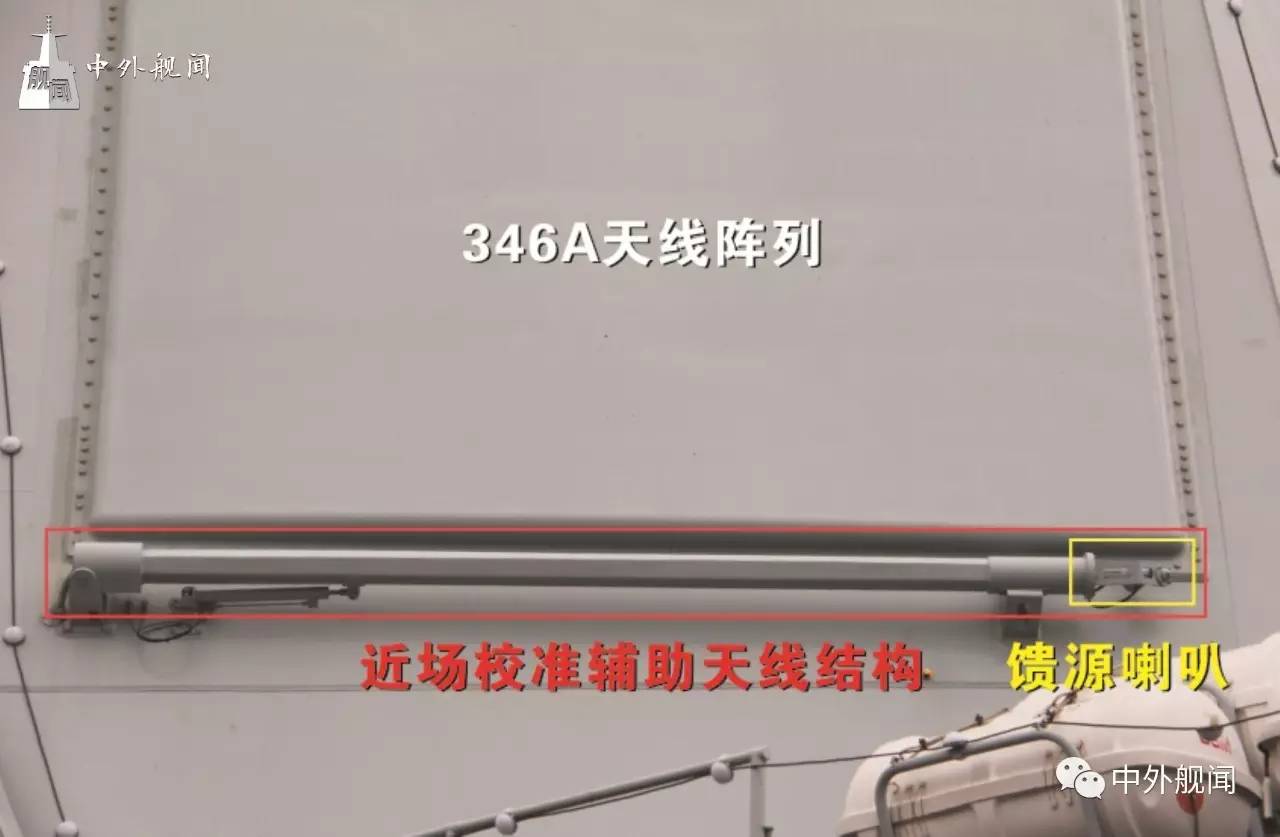

346A雷達天線陣面下的“晾衣桿”其實就是近場測量用的輔助天線。

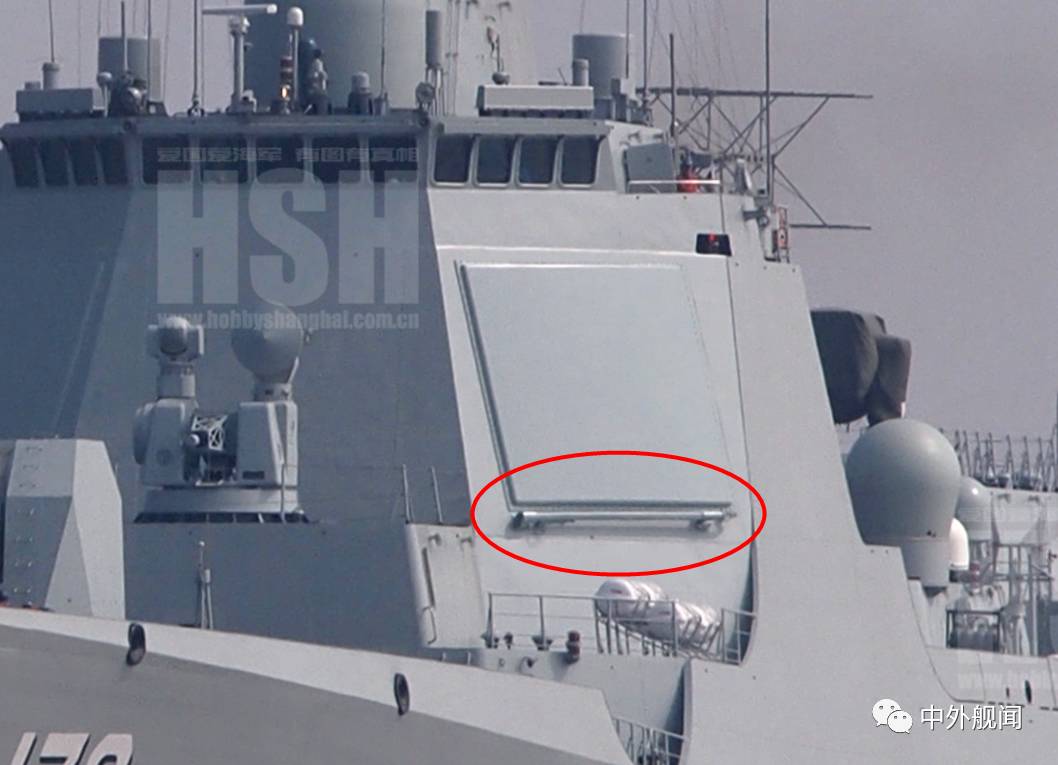

這次開放日的近照放大后

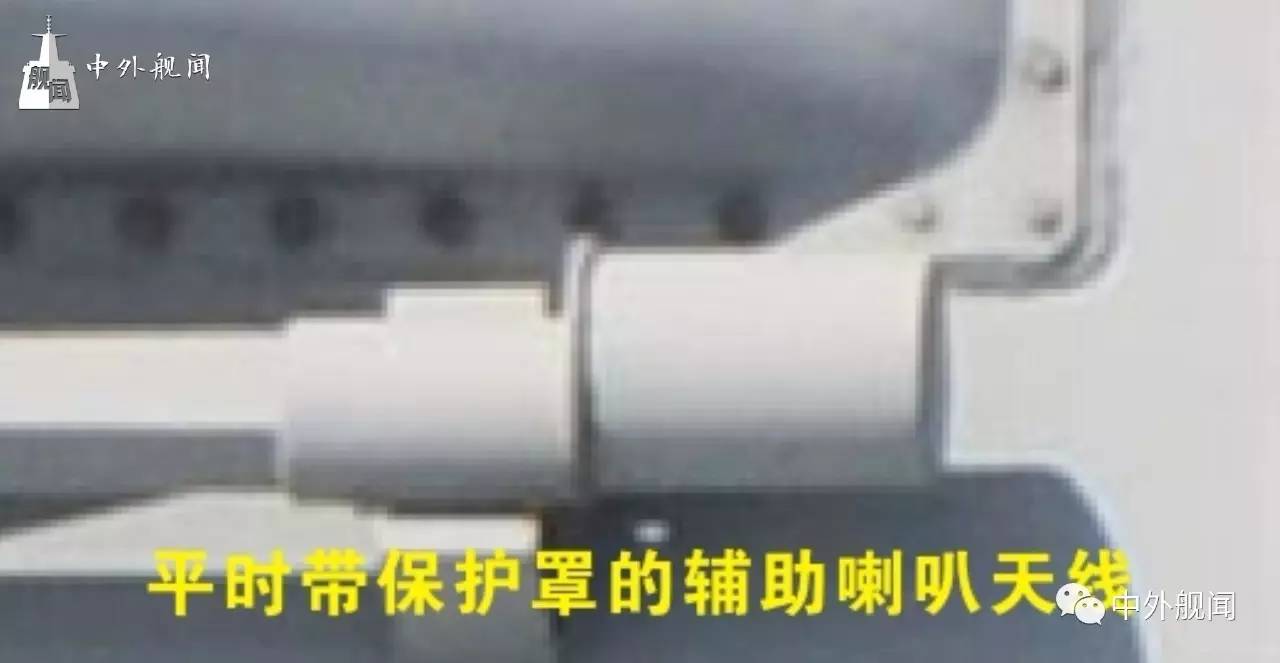

可以發現原先安裝在天線一端的保護罩

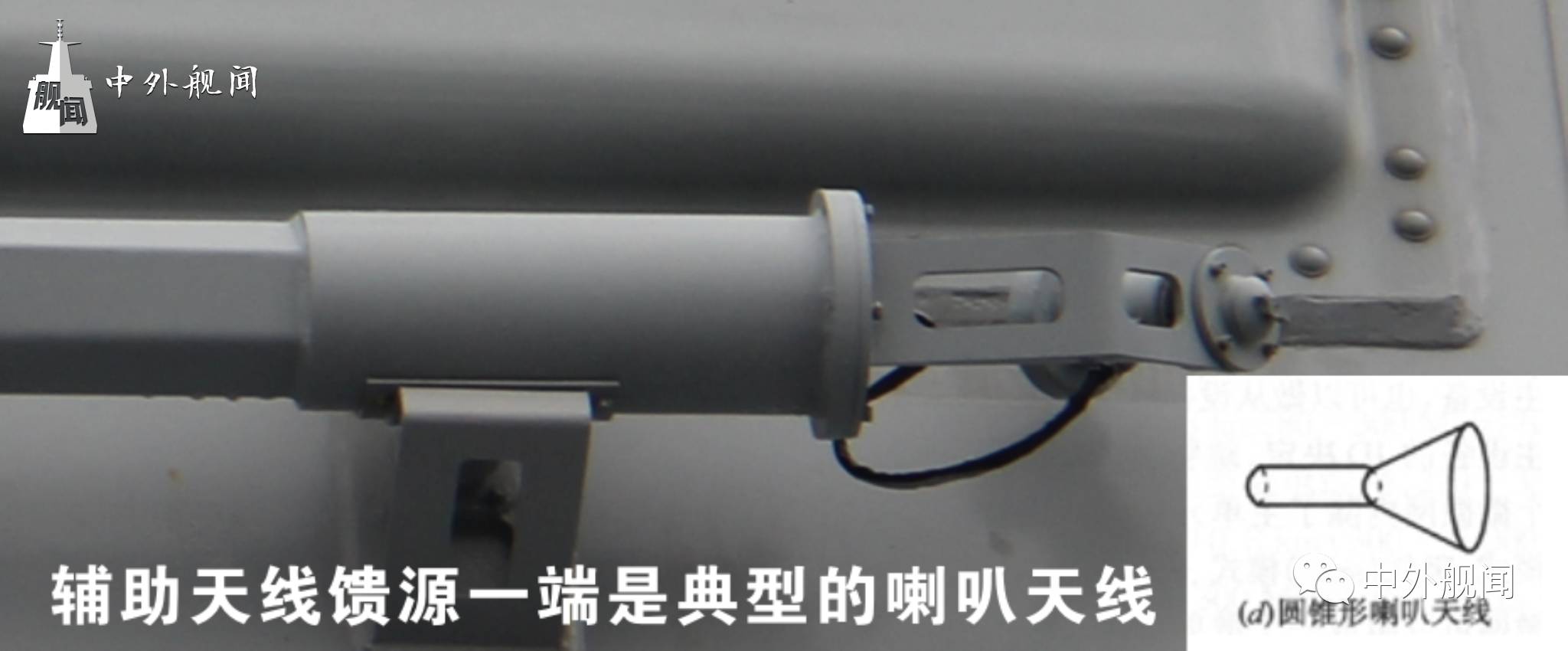

不知何種原因并未安裝。裸露出的正是校準輔助天線廣泛運用的喇叭天線。(圖4)

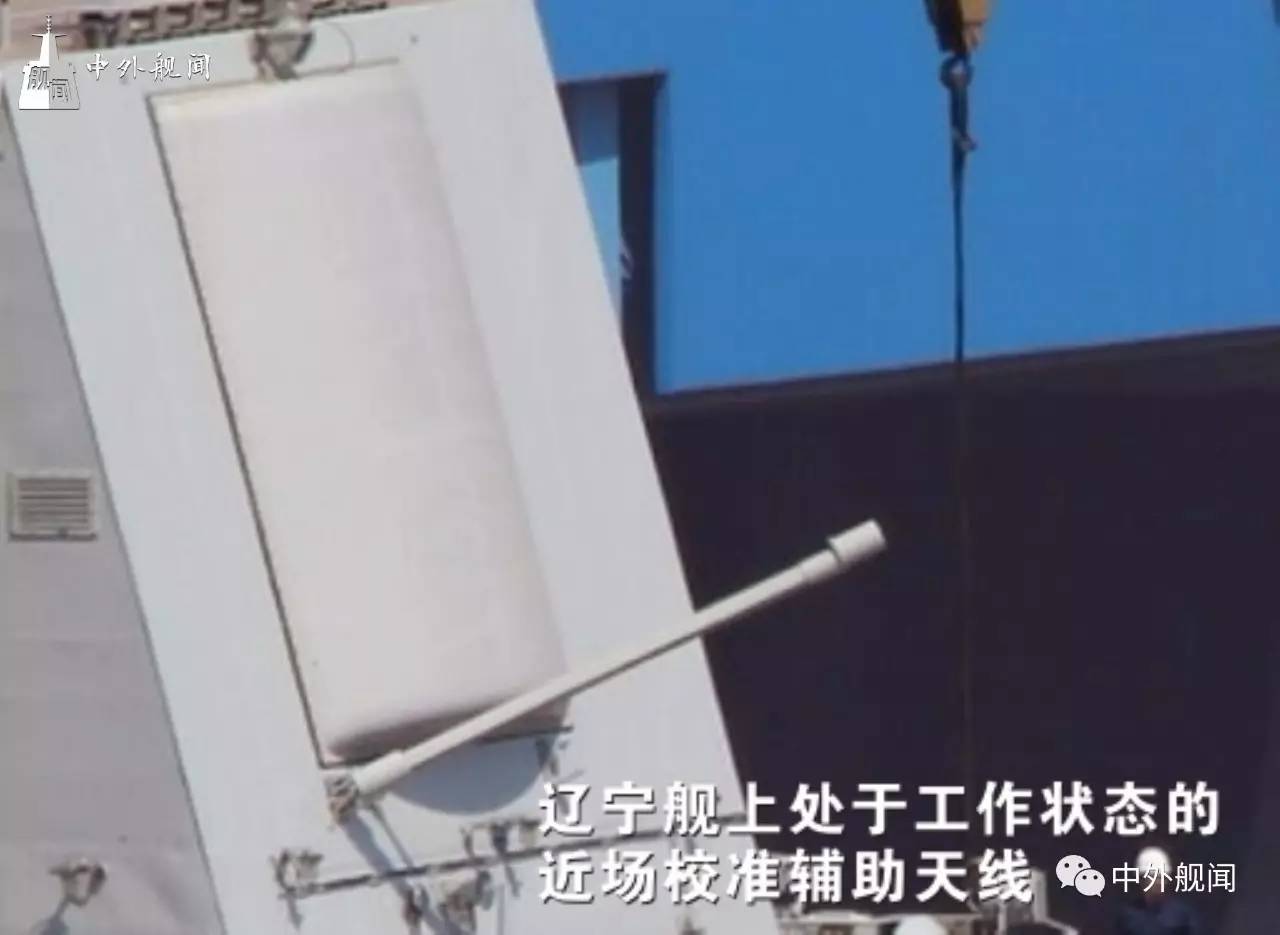

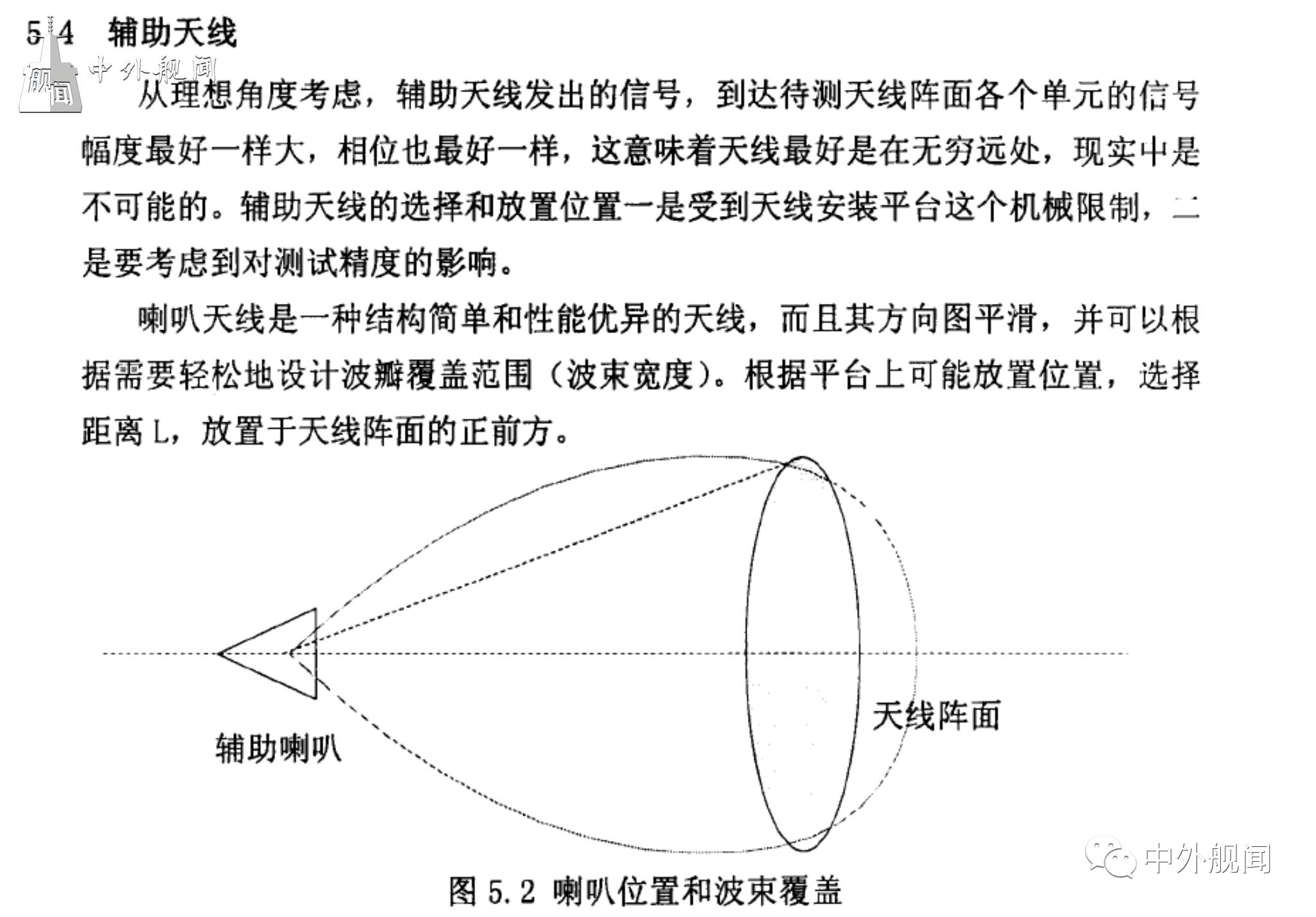

工作中的校準輔助天線和國內相關論文對天線校準的描述。

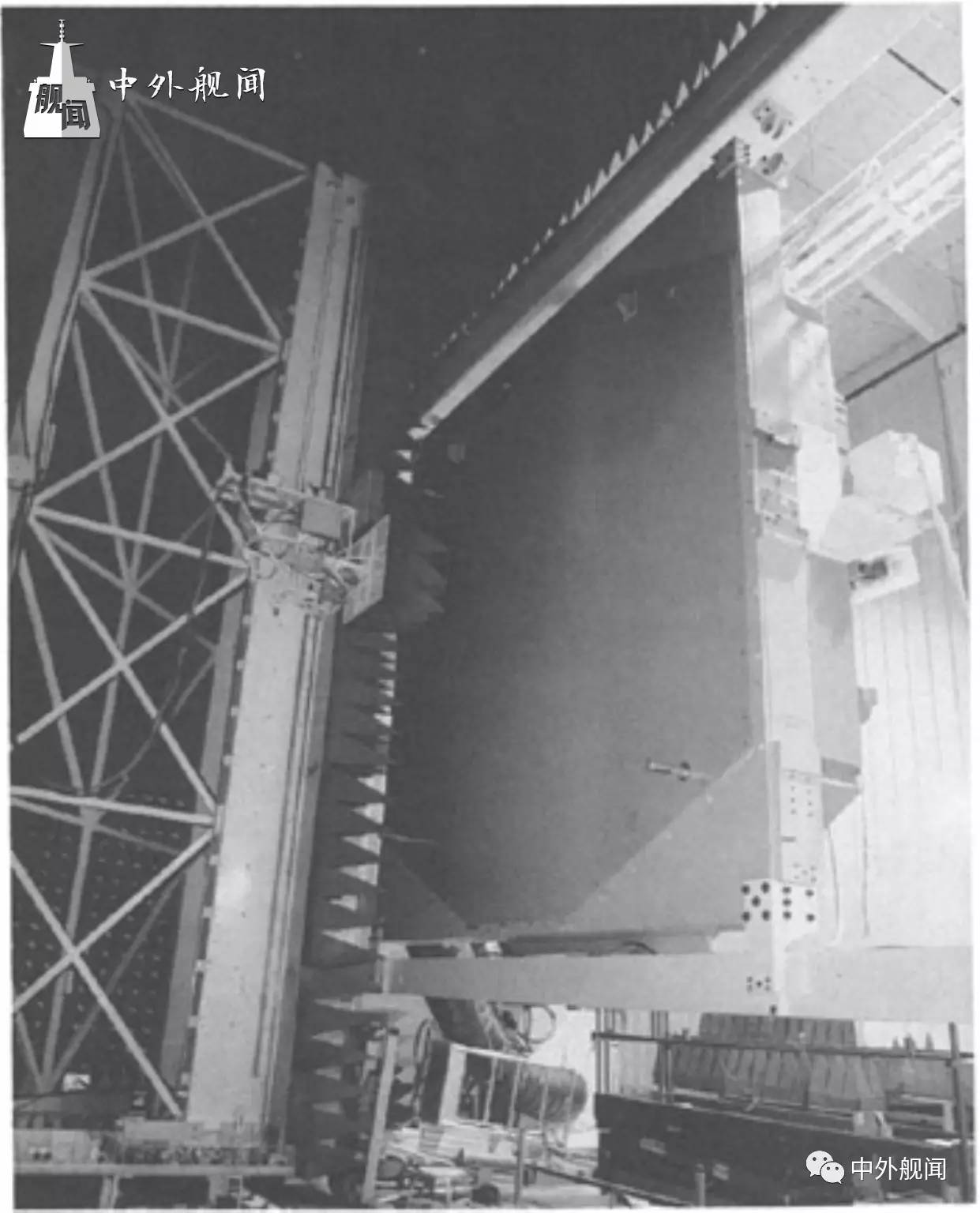

上兩圖分別是正在進行天線測量的國外APAR與SPY-1相控陣?yán)走_(dá)的例子。

注：364家族這個校準測量輔助天線在052D后續量產批次和055上已經取消，具體原因未知。
